Cara save gambar AutoCad ke format gambar (JPG, BMP, dll) dengan resolusi tinggi.
Ada Banyak alasan kenapa kita mau mengeSave gambar autocad kita ke dalam format JPG, bisa untuk kebutuhan persentasi, mau mewarnainya dalam photoshop atau supaya mudah mengeprintnya di computer manapun yg tidak memiliki program autocad.
Caranya adalah :
1. Buka gambar Autocad anda
2. Atur dulu page setupnya, caranya klik File – Page Setup Manager lalu klik Modify

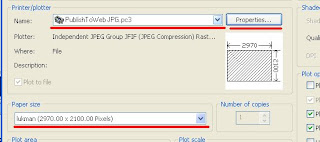

3. Ganti Nama Printer menjadi Publish toWeb JPG.pc3
4. Ganti Paper size menjadi ukuran gambar yang diinginkan. Supaya hasil gambarnya memiliki resolusi tinggi dan memiliki ukuran standart kertas biasanya saya membuat dulu Paper size yang baru, caranya :
5. Klik di bagian Properties (samping nama printer)

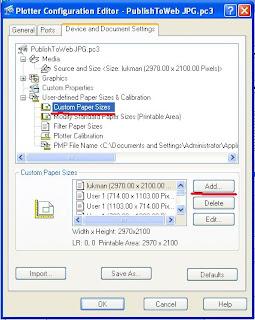

6. Klik custum paper size, klik add lalu klik next,
7. Ganti width dan Height menjadi ukuran kertas yang diinginkan misalnya A4 (210x297mm). Karena disini satuannya pixel ukurannya menjadi 2100 x 2970, diperbesar supaya gambar kita memiliki resolusi tinggi.
8. Klik Next>. Beri nama setingan baru kertas anda (misalnya User A4). Klik Finish. Klik OK
9. Lalu ganti paper size menjadi ukuran yang barusan anda buat (misalnya User A4).
10. Klik OK lalu klik Close.

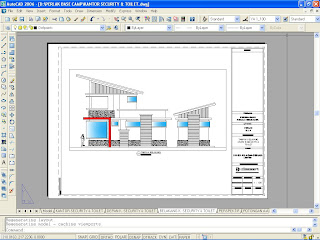

11. Masukan gambar anda ke dalam kertas sehingga hasilnya seperti ini :
12. Gambar siap di plot. Caranya :Klik File – Plot lalu Preview dulu untuk melihat bagaimana hasilnya. Apabila sudah baik, klik kanan pada layer lalu klik Plot.
13. Save di folder yg diinginkan
14. Selamat mencoba
